提升机功能开发技术参考
提升机电气技术方案
一：控制技术方案
1：设备配置
触控屏每层提供西门子SMART 10寸触控屏，供用户操作，监控和报警查看。主控制柜同样再增加一块SMART 10寸触控屏，用来监控和查看设备数据。六台设备均是如此。按用户需求，可对接输送，AGV，或独立使用。
2：驱动架构
配电柜主HMI，负责监控状态以及数据记录。
三层HMI
二层HMI
一层HMI
一二三层HMI供用户操作，故障查看，状态监控等。
西门子控制器，整个设备的控制及数据处理。
输送线
传感器
提升机
|
序号 |
名称 |
型号规格 |
品牌 |
|
1 |
配电柜 |
2000*1800*500 |
仿威图 |
|
2 |
PLC控制器 |
200SMART |
西门子 |
|
3 |
低压配件 |
空开接触器等 |
西门子 |
|
5 |
触摸屏 |
SMART LINE |
西门子 |
|
7 |
变频器 |
G120系列 |
西门子 |
|
|
传感器 |
|
欧姆龙 |
3：电气配件
全部采用一线品牌
二：功能定制开发案例
1：实时状态监控
1：显示提升机当前运行楼层，运行方向（如上行，下行，停止）及实时速度。
通过仪表，文本等直观描述如：
另有配静态动画，箭头或移动，或客户定制高端渲染动画等展式(定制保密暂不展示)，如：
2：监控关键设备状态，电机运行/故障，制动器开合，变频器工作状态等等，通过曲线或数据文本方式描述如：
3：各楼层呼叫信息，呼梯请求，响应状态 负载情况等等，通过文本，进度条等描述出来如：
2：运行控制功能
1：手动控制：手动指定目标楼层，启停设备，或调试某个环节动作等。可对接配合AGV或输送线或MES，亦可单独使用。
2：自动控制：可按参数预定自动，亦可根据人工或AGV楼层呼叫优先级，自动分配轿厢。运行速度上限，楼层间距补偿，停靠精度校准等参数，权限随意分配。
3：报警和预警功能
1：实时触发报警：当出现超速，电机故障，门未关严，过载等异常，立即弹出声光报警及显示故障类型，选中报警均提供完整解决方案供用户查阅。
2：报警分级处理：区分一般报警（比如呼叫超时）紧急报警（比如冲顶，墩低风险，限位故障等等）紧急报警停机。

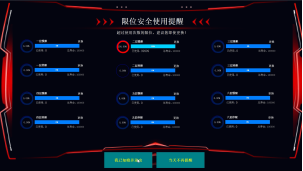

3：强大自诊断功能。设备自身已经出现或持续下去可能会出现的故障，设备自身一清二楚。（如某楼层使用频繁，当达到一定频率会提示维护检查关键点；设备自身关键限位的寿命；链条的松紧度；每月维护项目提示用户维护关键点；电机数据预测等等）。对设备完全掌控。

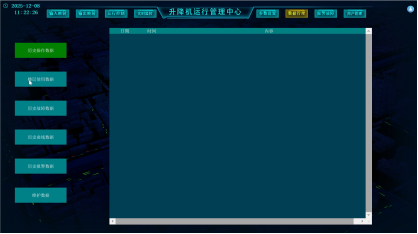

4：数据管理功能
1：自动记录运行数据，如每日启停次数，各楼层停靠，运行时长，能耗数据，故障率等等。
2：数据存储方便追溯。历史操作数据，历史电机数据，历史楼层使用分析数据，历史故障数据，历史维护数据，可导出，统计运行效率等等。
5：用户管理功能
设置多级操作权限（如操作员，维护员，管理员）防止非授权人员修改关键数。
6：可选定制配置
1：根据客户需求，可选单独使用，AGV联动，输送线等等。
2：每层配备独立触控屏提供操作及查看报警。主屏监控和配置权限参数等（默认选择）。
3：配置远程Windows系统监控软件。
4：用户定制需求等。（如设备异常可发微信或电话短信等提醒负责人）等等。
结语：
帕沃提升机，可对接AGV，输送线等传统物流设备。完整实现跨楼层输送，转运应用场景。强大的监控与数据分析功能赋予设备灵魂。不仅让您对设备所有状态完全掌控，设备自身也在不断自检状态，实时预警及故障报警。所有设备数据均可追溯历史。不需要查阅任何文档说明书，仅根据设备实时提醒和诊断提示，故障的解决方案等，就可对该设备进行完整维护运行。
三：用户案例
1：用户应用场景案例

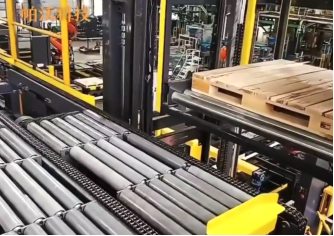

案例一：
北京电力科学研究院项目
仓储存放50000块电能表
取出运输至AGV取货处
AGV接走自动运输目的地，涉及输送，顶升移栽
AGV通过提升机，运往不同楼层，实现无人工，自动运输。
案例二：
江西蓝星星火有机硅产线入库统计
五条产线，对应5台提升，统一运送二层，再通过提升机运送三层，输送线穿过连廊，再通过提升机下到一层入库。

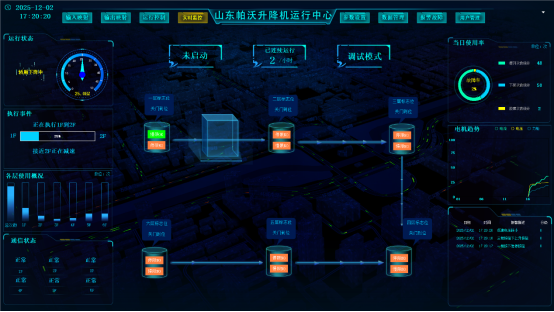

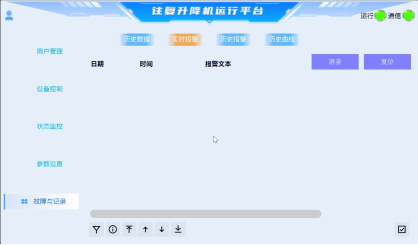

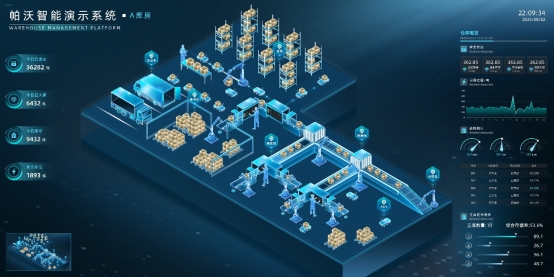

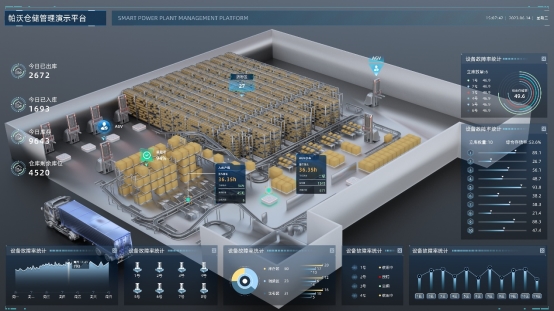

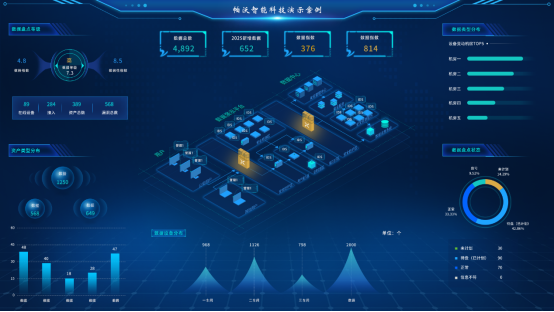

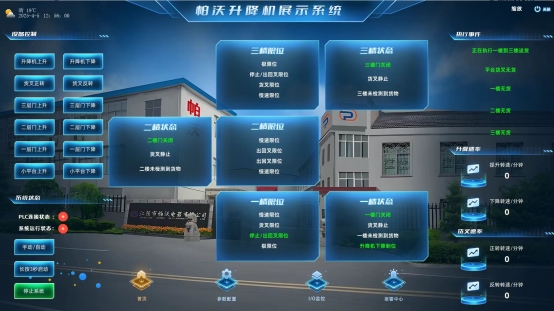

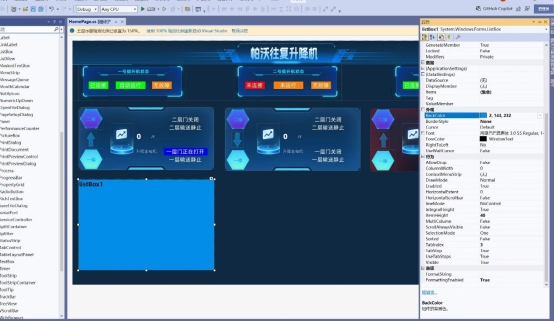

2：用户软件监控案例

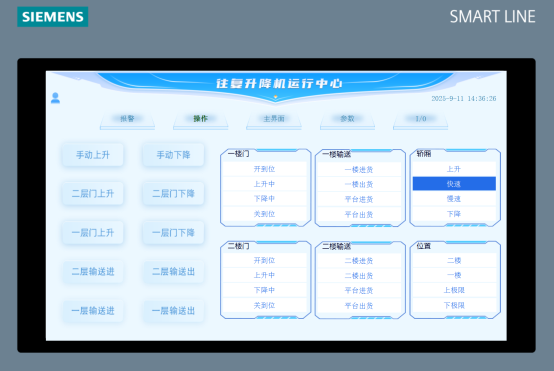

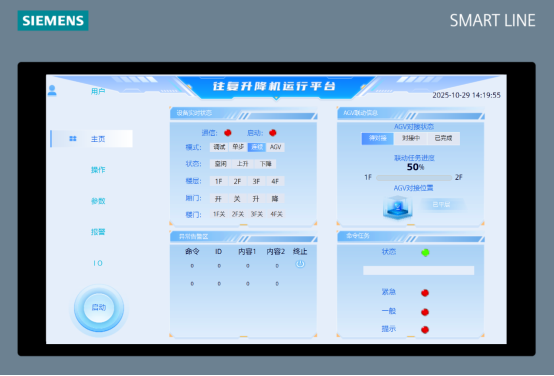

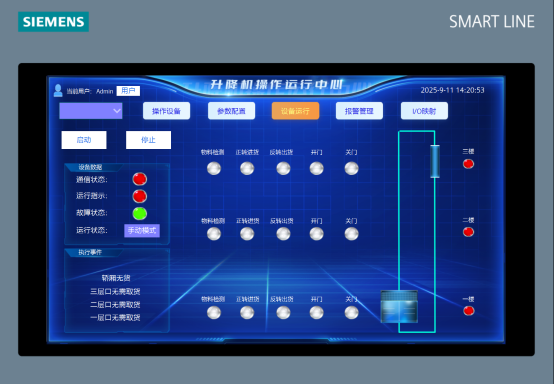

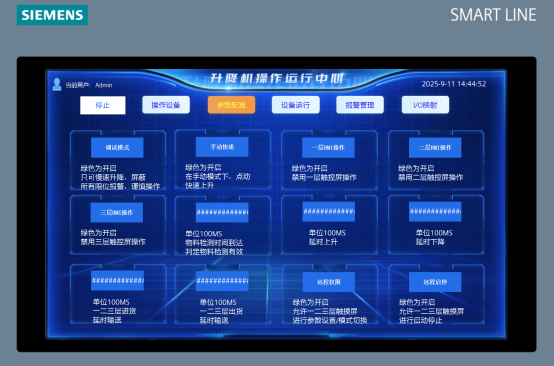

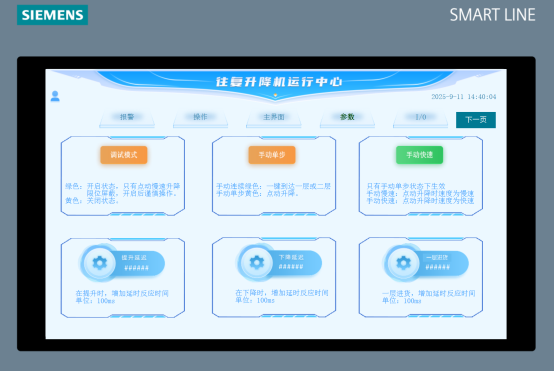

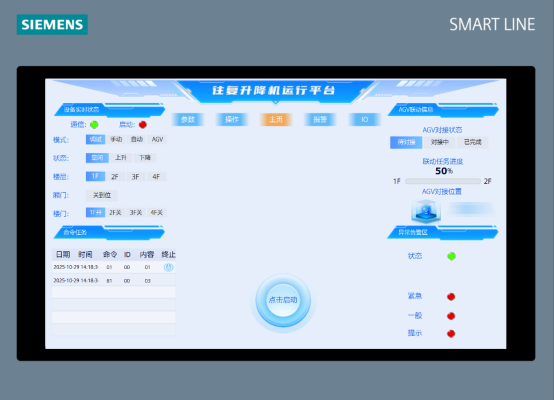

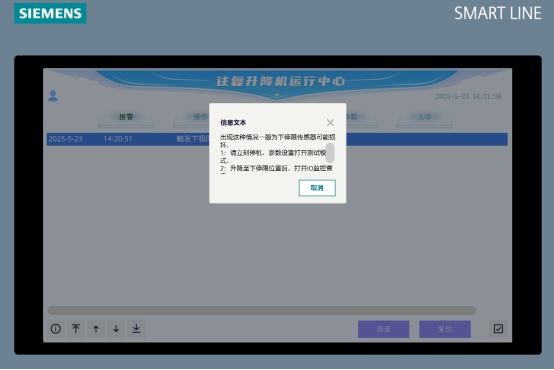

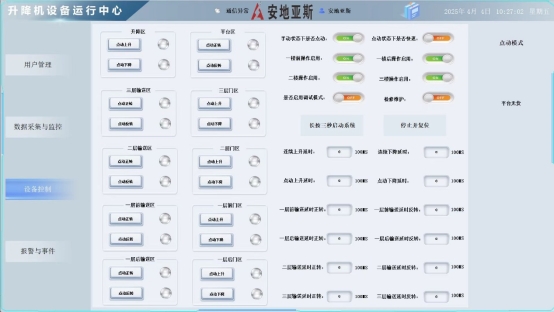

3：用户HMI操作屏案例
（1）各个界面展示直观，文字通俗易懂！
（2）操作简单，清晰明了，多屏联动，控制约束，稳定不乱！
（3）化繁为简，保证每个参数，直观明了
（4）故障解决，如此简单，故障分析，解决文本！
（5）每个项目UI精心设计，独一无二！

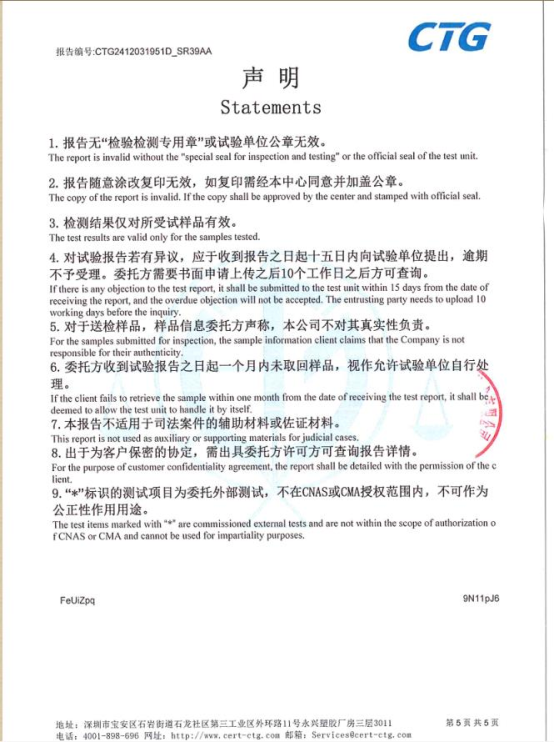

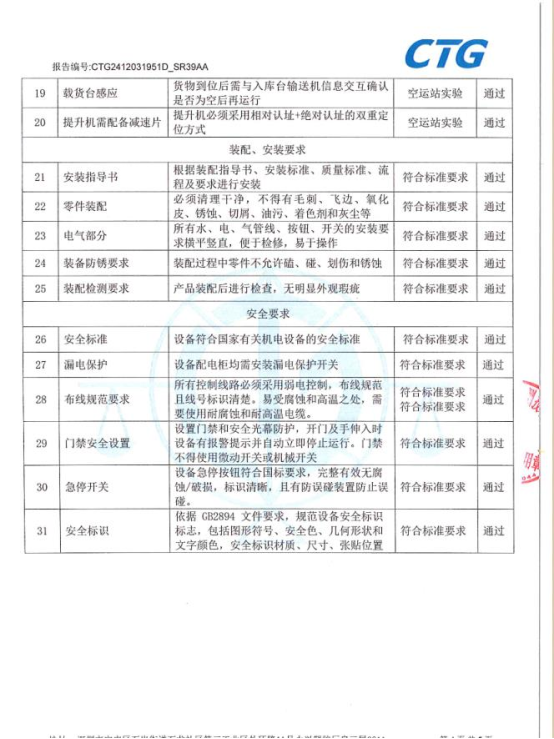

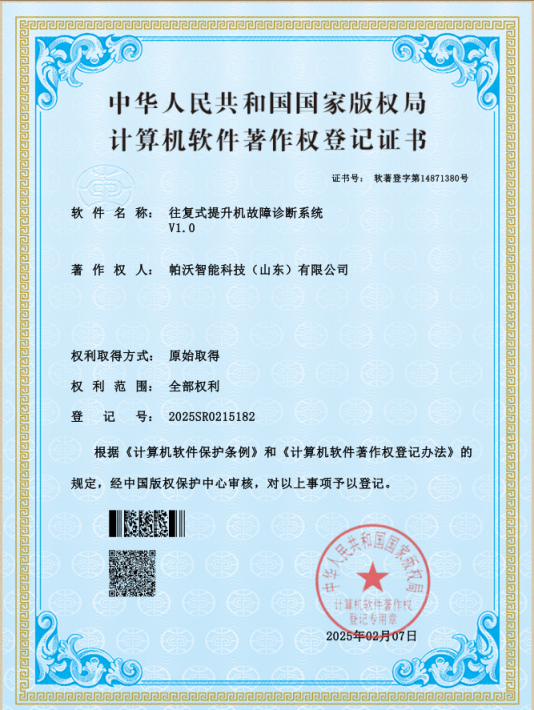

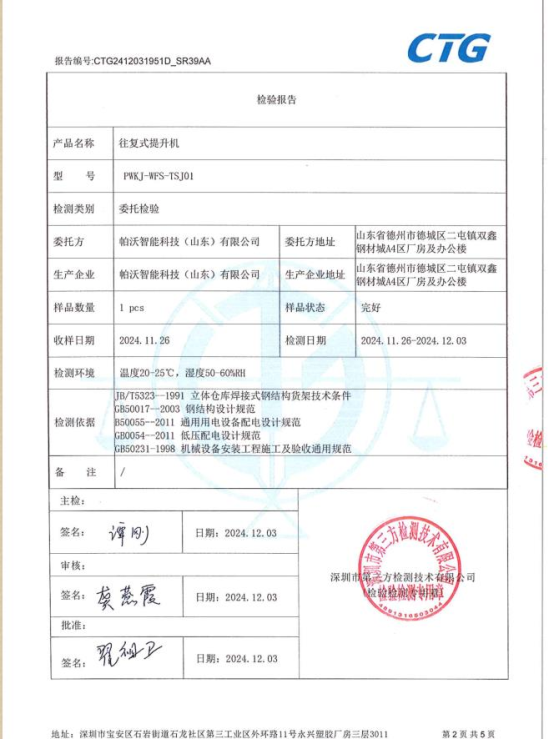

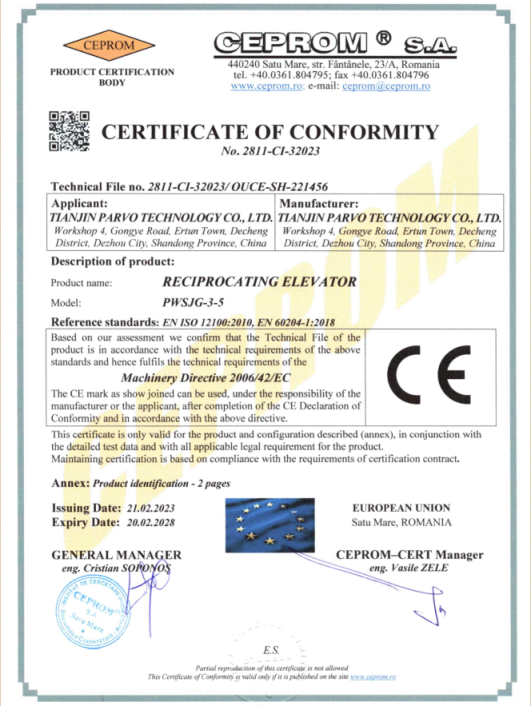

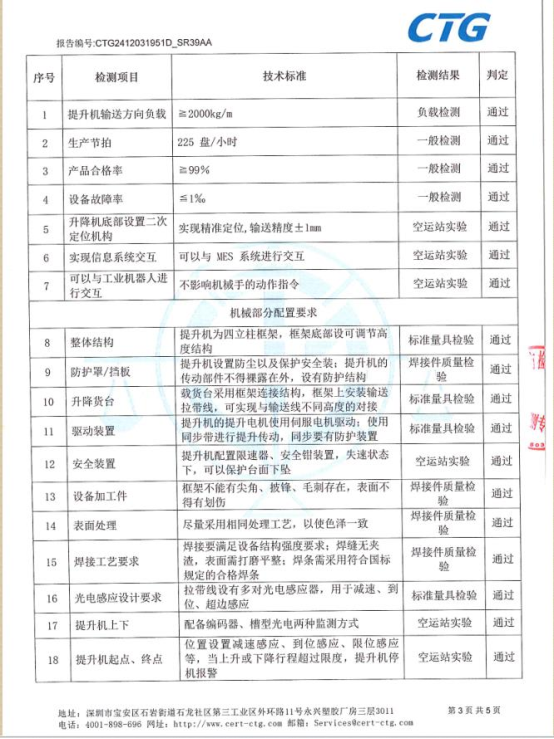

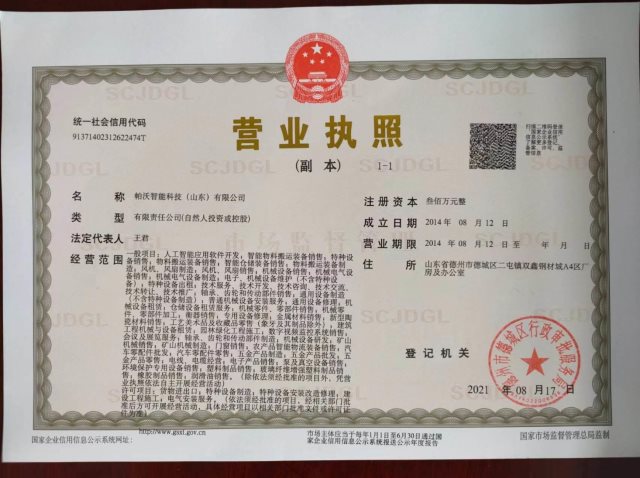

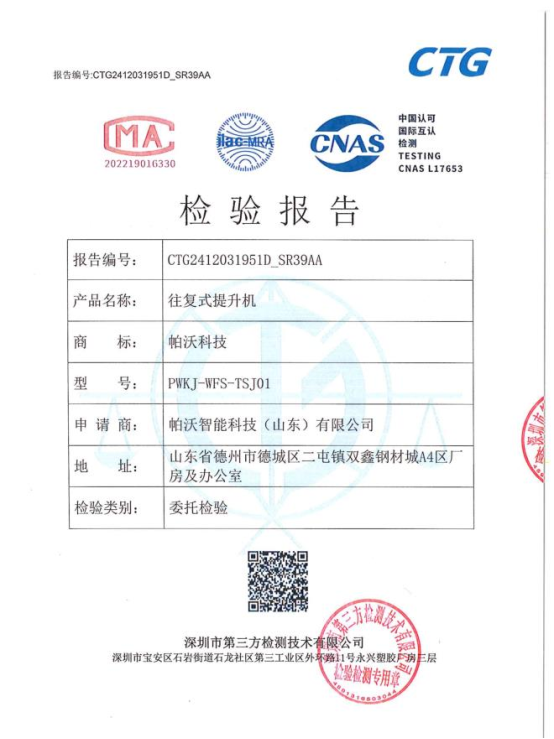

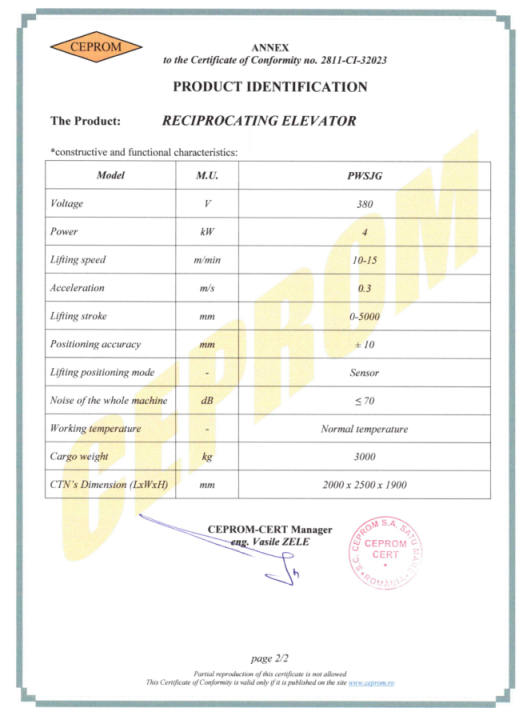

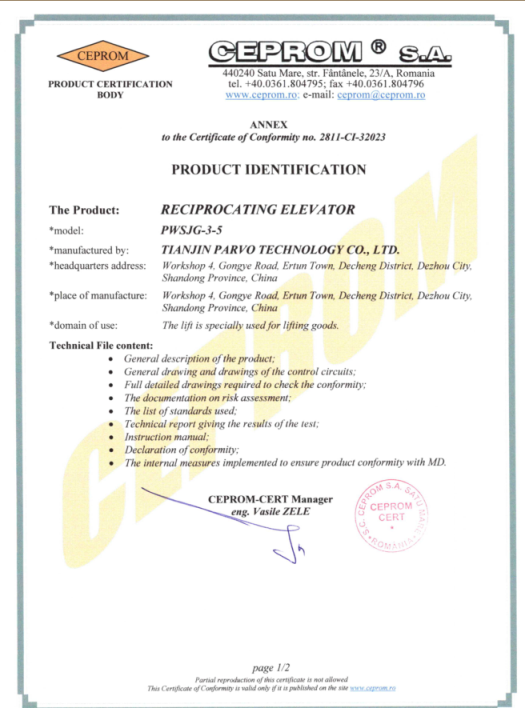

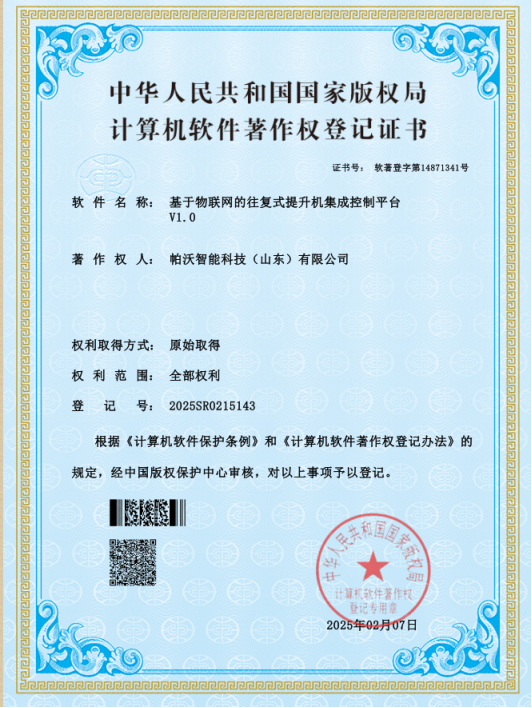

四：公司资质
